Ahoj! Ako dodávateľ snímačov zaťaženia sa ma často pýtajú na linearitu snímača zaťaženia. Tak som si myslel, že si nájdem pár minút, aby som vysvetlil, čo to je, prečo na tom záleží a ako to ovplyvňuje výkon snímačov zaťaženia.
Čo presne je linearita v snímači zaťaženia?
Začnime od základov. Linearita snímača zaťaženia sa vzťahuje na to, ako presne výstup snímača zaťaženia sleduje priamy vzťah medzi aplikovanou silou a elektrickým signálom, ktorý vytvára. V ideálnom svete, keď pôsobíte silou na silomer, výstupné napätie alebo prúd by sa menili dokonale lineárne. Napríklad, ak zdvojnásobíte silu, výstupný signál by sa mal tiež zdvojnásobiť.
Ale v skutočnosti veci nie sú vždy také jednoduché. Vždy budú existovať nejaké odchýlky od tohto ideálneho priameho vzťahu. Tieto odchýlky meriame ako nelineárnosť snímača zaťaženia. Nelinearita sa zvyčajne vyjadruje ako percento celkového výkonu (FSO) snímača zaťaženia. Napríklad, ak má silomer nelinearitu ±0,05 % FSO, znamená to, že výstup silomera sa môže odchyľovať od ideálneho lineárneho vzťahu až o 0,05 % svojho plného výkonu.
Prečo záleží na linearite?
Linearita je rozhodujúcim faktorom, pokiaľ ide o presnosť snímača zaťaženia. Ak má snímač zaťaženia zlú linearitu, znamená to, že vzťah medzi aplikovanou silou a výstupným signálom nie je konzistentný. To môže viesť k významným chybám v meraní sily, najmä ak sa silomer používa v širokom rozsahu síl.
Predstavte si, že používate snímač zaťaženia na meranie hmotnosti výrobkov na montážnej linke. Ak má snímač zaťaženia vysokú nelineárnosť, údaje o hmotnosti, ktoré získate, nemusia byť presné. To by mohlo viesť k nadmernej alebo nižšej hmotnosti produktov, čo môže spôsobiť problémy z hľadiska kontroly kvality a efektívnosti výroby.
Taktiež v aplikáciách, kde sa vyžaduje presné meranie sily, ako je vedecký výskum alebo high-tech výroba, sa linearita snímača zaťaženia stáva ešte kritickejším. Vedci potrebujú presné údaje pre svoje experimenty a výrobcovia musia zabezpečiť, aby ich produkty boli vyrobené podľa presných špecifikácií. Snímač zaťaženia s dobrou linearitou zaisťuje, že merania sily sú čo najpresnejšie, čo vedie k spoľahlivým výsledkom.
Faktory ovplyvňujúce linearitu snímača zaťaženia
Existuje niekoľko faktorov, ktoré môžu ovplyvniť linearitu snímača zaťaženia. Jedným z hlavných faktorov je mechanická konštrukcia snímača zaťaženia. Spôsob konštrukcie snímača zaťaženia, vrátane tvaru jeho konštrukcie a použitých materiálov, môže mať veľký vplyv na jeho linearitu. Napríklad niektoré konštrukcie snímačov zaťaženia sú náchylnejšie na nelineárnu deformáciu pri zaťažení, čo môže viesť k zlej linearite.
Významnú úlohu zohrávajú aj tenzometre používané v silomere. Tenzometre sú komponenty, ktoré premieňajú mechanickú deformáciu silomeru na elektrický signál. Ak majú tenzometre slabý výkon alebo nie sú správne kalibrované, môže to spôsobiť nelineárnosť výstupu snímača zaťaženia.
Teplota je ďalším dôležitým faktorom. Zmeny teploty môžu spôsobiť roztiahnutie alebo zmrštenie materiálov v silomere, čo môže ovplyvniť linearitu silomera. Väčšina moderných snímačov zaťaženia je navrhnutá s technikami kompenzácie teploty na minimalizáciu tohto efektu, ale extrémne zmeny teploty môžu stále spôsobiť určitú nelineárnosť.
Ako zabezpečujeme dobrú linearitu našich snímačov zaťaženia
Ako dodávateľ snímačov zaťaženia robíme niekoľko krokov, aby sme zabezpečili, že naše snímače zaťaženia budú mať vynikajúcu linearitu. Po prvé, pri konštrukcii našich snímačov zaťaženia používame vysoko kvalitné materiály. Starostlivo vyberáme zliatiny a iné materiály, ktoré sa používajú v štruktúre snímača zaťaženia, aby sme zabezpečili, že majú dobré mechanické vlastnosti a je menej pravdepodobné, že sa pri zaťažení nelineárne deformujú.
Používame aj najmodernejšie tenzometre. Tieto tenzometre sú vysoko presné a sú špeciálne navrhnuté na použitie v snímačoch zaťaženia. Pred montážou snímačov zaťaženia dôkladne otestujeme a nakalibrujeme tenzometre, aby sme sa uistili, že fungujú správne.
Náš výrobný proces je tiež starostlivo kontrolovaný. Používame techniky presného obrábania, aby sme zaistili, že štruktúra snímača zaťaženia je vyrobená podľa presných špecifikácií. To pomáha minimalizovať akúkoľvek nelineárnu deformáciu pri zaťažení.
Po zostavení snímačov zaťaženia vykonáme prísne testovanie na meranie ich linearity. Na silomer pôsobíme v rozsahu síl a meriame výstupný signál pri každej úrovni sily. Potom porovnáme nameraný výstup s ideálnym lineárnym vzťahom a vypočítame nelineárnosť. Ak je nelinearita mimo našu špecifikovanú toleranciu, vykonáme úpravy na snímači zaťaženia alebo ho v prípade potreby zamietneme.
Úloha linearity v rôznych aplikáciách snímačov zaťaženia
Dôležitosť linearity sa môže líšiť v závislosti od aplikácie. V niektorých aplikáciách, ako sú váhy na všeobecné použitie, môže byť prijateľná relatívne nízka úroveň linearity. Tieto stupnice sa zvyčajne používajú na hrubé merania a malé chyby v linearite nemusia mať významný vplyv na konečný výsledok.
V náročnejších aplikáciách, ako je letecký alebo automobilový priemysel, je však vysoká linearita nevyhnutná. V leteckom a kozmickom priemysle sa snímače zaťaženia používajú na meranie síl pôsobiacich na komponenty lietadla počas letových testov. Presné meranie sily je kľúčové pre zaistenie bezpečnosti a výkonu lietadla. Podobne v automobilovom priemysle sa snímače zaťaženia používajú pri nárazových testoch a testoch výkonu motora. Akékoľvek chyby v meraní sily v dôsledku zlej linearity by mohli viesť k nesprávnym výsledkom testu, čo by mohlo mať vážne následky.

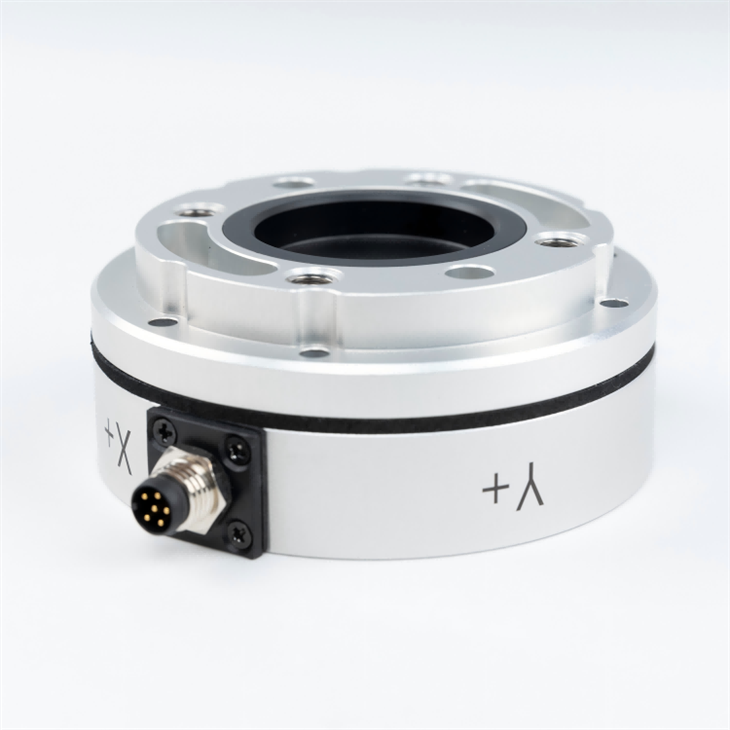

Ak sa venujete aplikáciám, ktoré vyžadujú vysoko presné meranie sily, mohli by vás zaujímať aj našeŠesťosový snímač sily. Tento snímač je určený na meranie síl vo viacerých smeroch s vysokou presnosťou a linearitou.
Záver a výzva na akciu
Na záver, linearita snímača zaťaženia je kritickým faktorom, ktorý ovplyvňuje jeho presnosť a výkon. Ako dodávateľ snímačov zaťaženia chápeme dôležitosť poskytovania snímačov zaťaženia s vynikajúcou linearitou. Používame vysokokvalitné materiály, pokročilé výrobné techniky a prísne testovanie, aby sme zaistili, že naše snímače zaťaženia spĺňajú najvyššie štandardy linearity.
Ak hľadáte snímače zaťaženia alebo potrebujete viac informácií o našich produktoch, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli nájsť správne riešenie snímača zaťaženia pre vašu konkrétnu aplikáciu. Či už potrebujete snímače zaťaženia na priemyselné váženie, vedecký výskum alebo akúkoľvek inú aplikáciu, máme pre vás všetko. Kontaktujte nás ešte dnes a začnite konverzáciu o vašich potrebách snímačov zaťaženia a poďme spoločne nájsť to najlepšie riešenie pre vás.
Referencie
- Ono, T. a Kikuta, S. (2000). Technológia snímačov zaťaženia. Springer.
- Doebelin, EO (2003). Meracie systémy: aplikácia a dizajn. McGraw - Hill.
